Pullotetun veden ja teollisuusnestepakkausten alalla 5 gallonan (n. 18,9 l) PC- tai PET-vesipullot ovat logistiikan todellisia työhevosia. Yksinkertaiselta näyttävän pullon tulee kestää nopeita täyttölinjoja, kovaa käsittelyä sekä toistuvaa pesua ja kierrätystä. Raaka-aineiden hintojen epävakauden ja tiukentuvien ympäristömääräysten myötä "kevytyksestä lujuudesta tinkimättä" on tullut pullonvalmistajien yleinen tavoite. Kuinka sitten ylivoimainen 5 gallonan vesipullon ruiskumuotti voi vähentää pullon painoa 720 g:sta 650 grammaan tai pienemmäksi samalla, kun varmistetaan korkea läpinäkyvyys, nollajännityshalkeilu ja yli 5 000 pudotustestisyklin läpäiseminen? KSHOW, jonka juuret ovat Taizhoussa – Kiinan muottipääkaupungissa – jolla on yli 15 vuoden kokemus tarkkuusmuottien valmistuksesta, jakaa tämän artikkelin tekniset ydinelementit.

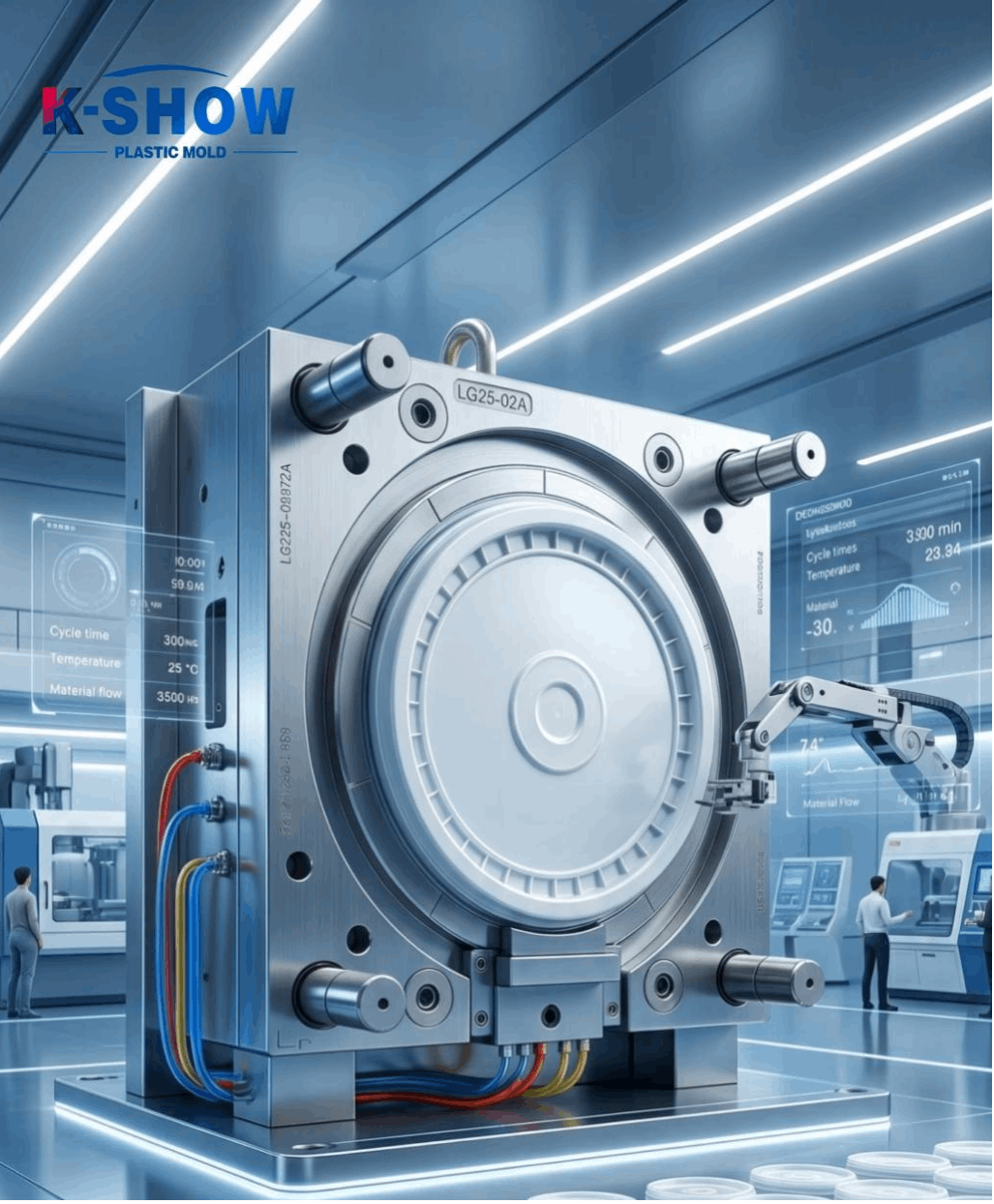

5 gallonan pullo on tyypillisesti yli 400 mm korkea ja seinämän paksuus on vain 1,2–1,6 mm, mikä tekee siitä klassisen suuren, syväonteloisen ohutseinäisen osan. Sulan täytyy kulkea erittäin pitkä virtausreitti portista pullon pohjalle. Huono muotin rakenne johtaa helposti lyhyisiin otoksiin jäähtyneestä virtausrintamasta, heikoista hitsauslinjoista tai sameista pohjasta. KSHOWn ratkaisu perustuu Moldflow-ohjautuvaan monivaiheiseen ruiskutusprofilointiin – segmentoimalla ruiskutusnopeudet tarkasti, sularintama etenee vakaalla nopeudella välttäen epäröintiä tai suihkutusta. Samanaikaisesti käytämme suuren halkaisijan omaavaa kuumakanavaventtiili-luukkujärjestelmää varmistaaksemme, että tiivistepaine siirtyy tehokkaasti pohjaan pitäen kutistumisen 0,3 %:ssa ja pohjan seinämän paksuuden tasaisuuden ±0,05 mm:ssä.
Pullonkahva ei ole erillinen kokoonpano, vaan kantava rakenne, joka on valettu kiinteästi runkoon. Kahvan vyöhykkeessä on äkillisiä seinämän paksuuden muutoksia, mikä tekee siitä alttiita uppoamisjälkeille ja jännityksen keskittymiselle. KSHOW soveltaa progressiivista seinämän paksuuden optimointia siirtymävyöhykkeellä ja käyttää itsenäisiä jäähdytyspiirejä tehostamaan lämmönpoistoa. Purkamista varten hydraulisylinterikäyttöinen sivuliukuytimen vetomekanismi toimii typpiavusteisella ulostyöntöllä varmistaakseen, että pullo vapautuu tasaisesti ilman valkaisua tai muodonmuutoksia. PET-pullosovelluksiin KSHOW tarjoaa myös integroituja ruisku-venytys-puhallusmuottiratkaisuja, jotka parantavat entisestään sitkeyttä ja pudotuskykyä.
Vuoden 2025 toisella puoliskolla Eteläamerikkalainen yli kymmenen täyttölinjan pullotetun veden yritys ("Client L") käynnisti pullon itsevalmistusprojektin. Kipukohta oli klassinen: ostetut pullot kärsivät suurista seinämänpaksuusvaihteluista erien välillä, mikä aiheutti toistuvia tukoksia täyteaineeseen ja kuljetuksen 3,2 %:n rikkoutumisprosenttia. Vastaanotettuaan kyselyn KSHOW suunnitteli yksimuottisen kaksionteloisen 5 gallonan PC-vesipullon ruiskumuotin, jonka tavoitteena oli 680 g pullon paino ja 48 sekunnin sykliaika. Onteloissa käytimme peililaatuista ASSAB S136 ESR -terästä, jossa kartiomaiset lukitukset ja tarkkuusohjainkomponentit varmistavat kiinnitystarkkuuden. Ensimmäisessä kokeessa saavutettiin ±2 g:n painotoleranssi ja pudotustestin läpäisyaste 99,6 %. Koko projekti sopimuksesta muottitoimitukseen kesti vain 42 päivää. Asiakas L on sittemmin vähentänyt rikkoutumisen alle 0,5 prosenttiin, mikä on säästänyt yli 350 000 USD vuosittain hankintakuluissa.
Monet ostajat keskittyvät yksinomaan muotin hintaan ja jättävät huomioimatta kolme yksityiskohtaa, jotka vaikuttavat syvästi pitkän aikavälin omistuskustannuksiin:
1. Jäähdytyskanavan korroosionestokäsittely. Vesipullon muotit kierrättävät suuria määriä jäähdytysvettä pitkiä ajoja. Ilman korroosionestokäsittelyä ruoste vähentää jäähdytystehoa yli 20 % vuodessa. KSHOW käyttää ruostumattomasta teräksestä valmistettuja sisäosia tai sähkötöntä nikkelipinnoitusta kaikkiin jäähdytyskanaviin, mikä varmistaa, että jäähdytysteho ei heikkene vuosikymmenen ajan.
2. Redundantti tuuletusjärjestelmän suunnittelu. Isojen pullojen muovaus tuottaa valtavia kaasumääriä. Koneistamme monivaiheiset tuuletusurat jakolinjassa ja hylsyissä, joita täydennetään tyhjiöavusteisella tuuletuksella eliminoidaksemme täysin kaasulukot ja palamisjäljet.
3. Standardoidut ja nopeasti vaihdettavat kulutusosat. Venttiilitapit, tiivisteet ja muut kuluvat osat käyttävät kansainvälisiä standardispesifikaatioita, joten asiakkaat voivat hankkia vaihtoja paikallisesti odottamatta OEM-osia.
Globaali toimitus ja paikallinen tuki

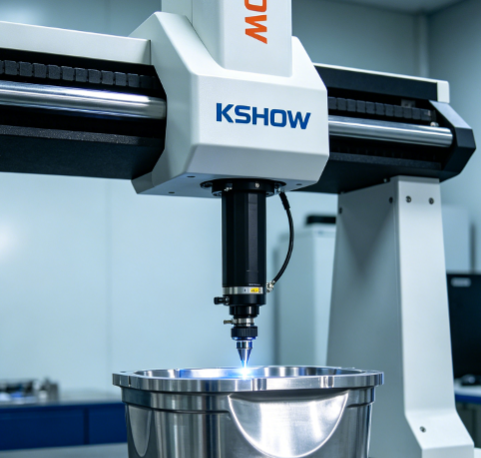

KSHOW:n Taizhou Huangyanin tehtaalla on 1 600 tonnin puristuspuristin, useita suuria portaali-CNC-koneita ja Zeiss CONTURA CMM-koneita. Muotin suurimmat työstömitat ovat 2 500 mm × 2 000 mm, ja yksittäisen muotin painokapasiteetti on yli 20 tonnia. Huoltoinsinöörimme saivat äskettäin päätökseen videoohjatun etäkäyttöönoton keskiaasialaisen asiakkaan vesipullomuotille, joka muuttui umpikujasta laadukkaaksi tuotteeksi vain kuudessa tunnissa.
Ota yhteyttä KSHOW:iin saadaksesi 5 gallonan vesipullon muotin tekninen ehdotus ja tarjous:
Verkkosivusto: www.taizhoumold.com
Tuotesivu: https://www.taizhoumold.com/products.html
Sähköposti: sale@kshowmould.com
Puh / WhatsApp / WeChat: +86-18957424655
Facebook: https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr
Tilaa KSHOW Technology Channel tai vieraile virallisella verkkosivustolla www.taizhoumold.com ladataksesi "2026 KSHOW Large Bucket Mold Technology Case Study White Paper" (mukaan lukien pudotustestitiedot PC/PET-materiaaleista ja vertailukelpoiset suorituskykytulokset). Vaihtoehtoisesti voit ottaa yhteyttä KSHOWn muotti-insinööreihin WhatsApp/WeChatin kautta numeroon +86-18957424655 varataksesi ilmaisen verkkotyöpajan kauhamuottiratkaisuista, jossa painonpudotuspotentiaalia voidaan arvioida suoraan tuotevaatimuksiasi vasten.
KSHOW, johtava tarkkuusmuottien asiantuntija Taizhoussa, turvaa tuotteesi laadun ja brändin mainetta jokaisella pudotusta kestävällä tynnyrillä.
